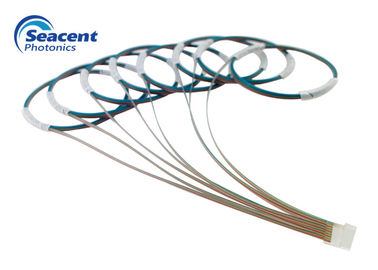

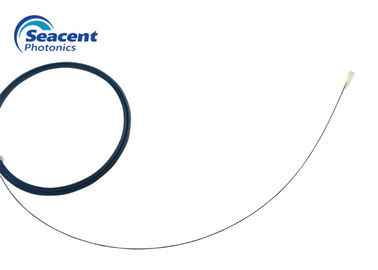

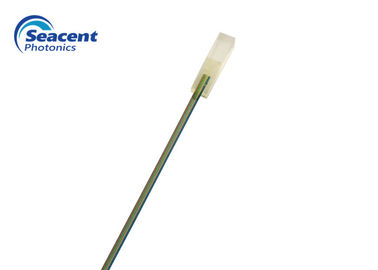

Паяя массив оптического волокна штепсельной розетки покрытия AR для Demux RC FA
Контактное лицо : Mike nie
Номер телефона : 8613713851846
WhatsApp : +8613713851846
Количество мин заказа : | 10pcs | Время доставки : | 5-8 дней работы |
---|---|---|---|
Условия оплаты : | L / C, T / T |
Место происхождения: | Гуандун, Китай | Фирменное наименование: | Seacent |
---|---|---|---|
Сертификация: | ISO9001,ROHS | Номер модели: | волокно аррай-4ч |
Подробная информация |
|||
Материал: | Стекло кварца, боросиликат, кремний | Полируя угол (°): | 0, +8, -8 (±0.3) |
---|---|---|---|
Тип волокна: | СМФ-28е или СМФ-28е СБ | Цвет: | Черный, голубой, желтый, желтый или подгонянный, апельсин |
Тип соединителя: | СК/ФК/ЛК-АПК/УПК, ЛК, СТ, ФК, ТОСЛИНК | Соединитель: | СК, ФК, ЛК, СТ, гибкий провод волокна ЛК и так далее |
Блеск Ферруле: | ПК, УПК, АПК | Упаковка: | Внутренние коробка и коробка экспорта, Полыбаг |
Высокий свет: | массив волокна пльк,Волокно Array |
Характер продукции
Массив волокна обнаженное волокно которое извлекает покрытие волокна. Часть помещена в В-пазе и надута прилипателем членом наддува.
Продукты массива располагают ядри стекловолокна с точностью и точностью внутри блоки В-паза технологическим прочессом ультра-точности. Процесс требует точности на уровне субмикрона для уменьшения потери соединения.
Деталь | Параметр |
Материал | Стекло кварца, боросиликат, кремний |
Количество каналов | 1КХ | 128КХ |
Расстояние ядра/допуск (μм) | 250, 127/0,7 |
Длина волокна (м) | 2.0±0.1 |
Полируя угол (°) | 0, +8, -8 (±0.3) |
Полируя плоскостность | ﹤ 5 fringes@633nm |
Тип волокна | СМФ-28е или СМФ-28е СБ |
Рабочая температура (℃) | -40~+85 |
таблица размера базовой платины В-паза:
Л | В | Х | С | И | всесторонняя ошибка | ||||||
тип | размер | общая разница | размер | общая разница | размер | общая разница | размер | общая разница | разница в высоты ядра | Р=√ кс2+ы2 | |
2КХ 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
4КХ 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
8КХ 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
8КХ 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
16КХ 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
32КХ 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
48КХ 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
64КХ 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
96КХ 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
128КХ 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 |
Упорядочение информации:
Номер продукта | Тип волокна | Длина волокна |
01=1КХ 02=2КХ 03=4КХ 04=8КХ 05=12КХ 06=16КХ 07=24КХ 08=32КХ 09=48КХ 10=64КХ 11=96КХ 12=128КХ |
1=Г657А1 2= Г657А2 3=Г652Д 4=Г652Б |
0=0.5М 1=1.0М 2=1.5М 3=2.0М 4=2.5М С=Кустомизед |
