| Brand Name: | Seacent |
| Model Number: | тип Сплиттер кассеты АБС 1кс32 ПЛК |
| MOQ: | Оборотный |
| цена: | Negotiable |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 100 000 штук в месяц |
Коробка Splitter высокого ABS Splitter 1x32 PLC кассеты стабильности оптически
Описание Splitter Plc кассеты:
Splitter Plc кассеты оптически прибор управления силы изготовленный путем использование технологии волновода кремнезема оптически. Он отличает компактным размером, высокой надежностью и широким работая диапазоном длины волны с хорошим единообразием канал-к-канала. Эти блоки PLC широко использованы в сетях PON для разделять силы оптически сигнала.
Особенности Splitter Plc кассеты:
Хорошее единообразие канала.
Высокие стабильность и надежность
Аттестованный Telcordia GR.1209 и GR.1221.
Низкая вносимая потеря
Потеря низкой поляризации зависимая
Превосходная экологическая стабильность
Превосходная механическая стабильность
Telcordia GR-1221 и GR-1209
Использование Splitter Plc кассеты:
связанный проволокой интернет ТВ
Сеть PON-FTTX
Волокно к пункту (FTTX)
Волокно к дому (FTTH)
Пассивные оптически сети (PON)
Сети гигабита пассивные оптически (GPON)
Локальные сети (LAN)
Кабельное телевидение (CATV)
Испытательное оборудование
Упорядочение информации Splitter Plc кассеты:
| тип продукта | Вход и диаметр выходного сечения | Вход и длина волокна |
Коробка ABS размер |
|
1XNor 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0mm 3=3.0mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=customized |
|
Технические параметры: Splitter plc 1XN
| Параметр | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Работая длина волны (nm) | 1260-1650 | ||||||||||||||||||||||
| Тип волокна | G657A1 или подгонянный | ||||||||||||||||||||||
| Вносимая потеря (dB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 | |||||||||||
| Единообразие (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| Потеря поляризации зависимая (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| Потеря возвращения (dB) | ≥55 | ||||||||||||||||||||||
| Directionality (dB) | ≥55 | ||||||||||||||||||||||
| Длина волокна (m) | 1,0 или подгонянный | ||||||||||||||||||||||
| Стабильность температуры (dB) | -40℃ - 85℃ (≤0.5) | ||||||||||||||||||||||
| Работая °C температуры | -40℃ - 85℃ | ||||||||||||||||||||||
| °C температуры хранения | -40℃ - 85℃ | ||||||||||||||||||||||
| Максимальная сила (nW) | 1000 | ||||||||||||||||||||||
Примечание: Вышеуказанный IL без параметров соединителя.
1XN с соединителем оптически вносимая потеря splitter в вышеуказанных требованиях в дополнение к росту 1X2 не превышает 0.2dB, остальной рост не превышает 0.3dB.
Технические параметры: Splitter plc 2XN
| Параметр | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Работая длина волны (nm) | 1260-1650 | |||||
| Тип волокна | G657A1 или подгонянный | |||||
| Вносимая потеря (dB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Единообразие (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Потеря поляризации зависимая (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Потеря возвращения (dB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Длина волокна (m) | 1,0 или подгонянный | |||||
| Стабильность температуры (dB) | -40℃ - 85℃ (≤0.5) | |||||
| Работая °C температуры | -40℃ - 85℃ | |||||
| °C температуры хранения | -40℃ - 85℃ | |||||
| Максимальная сила (nW) | 1000 | |||||
Примечание: Вышеуказанный IL без параметров соединителя.
2XN с вносимой потерей splitter соединителя оптически увеличило не больше чем 0.3dB в вышеуказанных требованиях.

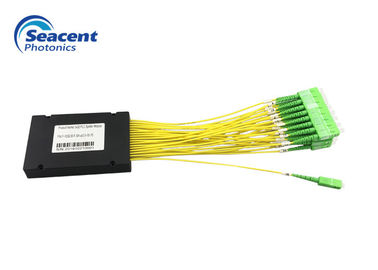

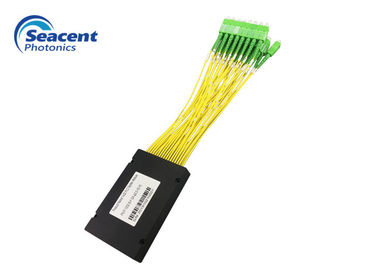

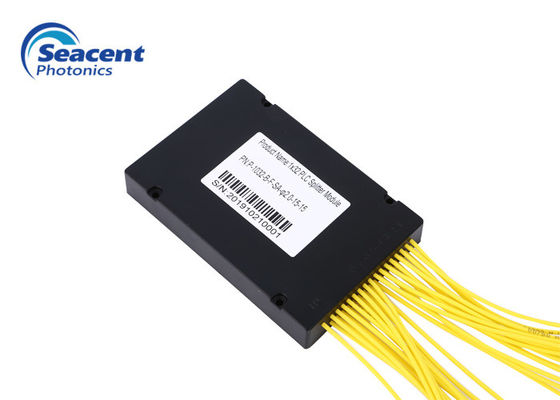

Изображения
Параметры деталей
Тип-Seacent Photonics.pdf Splitter-ABS PLC
|
|
