| Наименование марки: | Seacent |
| Model Number: | 1x3 |
| MOQ: | Оборотный |
| цена: | negotiable |
| Условия оплаты: | L / C, T / T |
| Способность к поставкам: | 1000000 частей в месяц |

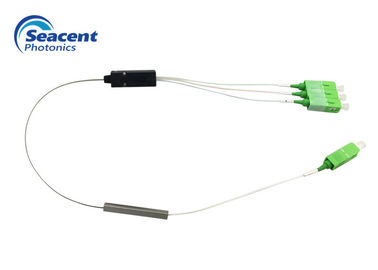

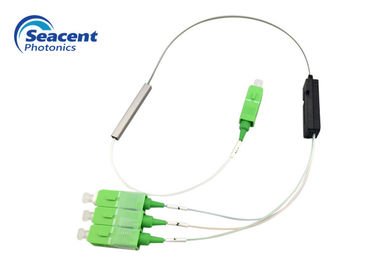

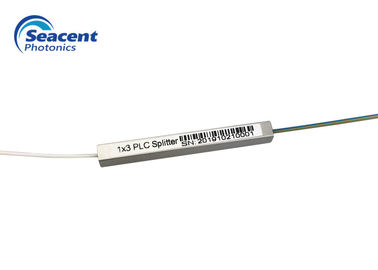

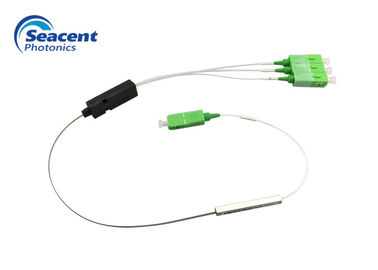

тип потеря ветви 1кс3 высокого дохода Сплиттер ПЛК для системы ФТТХ
Описание Сплиттер ПЛК оптического волокна
Согласно принципу, сплиттерс оптического волокна можно разделить в сплавленный Биконикал сплиттер (FBT) конусности и плоскостные сплиттерс (PLC) цепи Лигхтваве.
Сплиттер ФБТ одно из самого общего. Сплиттерс ФБТ широко приняты и использованы в пассивных сетях, особенно для примеров где конфигурация разделения более небольшая (1кс2, 1С4, 2кс2, етк.). [1]
ПЛК более недавняя технология. Сплиттерс ПЛК предлагают лучшее решение для более больших применений. Волноводы изготовлены используя литографирование на субстрат стекла кремнезема, который учитывает направлять специфические проценты света. В результате сплиттерс ПЛК предлагают точное и даже разделения с минимальной потерей в эффективном пакете.
Особенности Сплиттер ПЛК оптического волокна
Применение Сплиттер ПЛК оптического волокна
Параметры Сплиттер ПЛК оптического волокна
| Параметр | 1С4 | 1С8 | 1С16 | 1С32 | 1С64 |
| Работая длина волны (нм) | 1260-1650 | ||||
| Тип волокна | Г657А1 или подгонянный | ||||
| Вносимая потеря (дБ) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Единообразие (дБ) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Потеря поляризации зависимая (дБ) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Возвращенная потеря (дБ) | ≥55 | ||||
| Директионалиты (dB) | ≥55 | ||||
| Длина волокна (м) | 1,0 или подгонянный | ||||
| Стабильность температуры (дБ) | -40℃--85℃ (≤0.5) | ||||
| Работая °К температуры | -40℃--85℃ | ||||
| °К температуры хранения | -40℃--85℃ | ||||
| Максимальная сила (нВ) | 1000 | ||||
Примечание: Вышеуказанный ИЛ без параметров соединителя.
1СН с соединителем оптически вносимая потеря сплиттер в вышеуказанных требованиях в дополнение к росту 1С2 не превышает 0.2дБ, остальной рост не превышает 0.3дБ.
| Параметр | 2С4 | 2С8 | 2С16 | 2С32 | 2С64 |
| Работая длина волны (нм) | 1260-1650 | ||||
| Тип волокна | Г657А1 или подгонянный | ||||
| Вносимая потеря (дБ) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Единообразие (дБ) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Потеря поляризации зависимая (дБ) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Возвращенная потеря (дБ) | ≥55 | ||||
| Директионалиты (dB) | ≥55 | ||||
| Длина волокна (м) | 1,0 или подгонянный | ||||
| Стабильность температуры (дБ) | -40℃--85℃ (≤0.5) | ||||
| Работая °К температуры | -40℃--85℃ | ||||
| °К температуры хранения | -40℃--85℃ | ||||
| Максимальная сила (нВ) | 1000 | ||||
Примечание: Вышеуказанный ИЛ без параметров соединителя.
2СН с вносимой потерей сплиттер соединителя оптически увеличенной не больше чем 0.3дБ в вышеуказанных требованиях.
Детальная спецификация Сплиттер ПЛК оптического волокна
Тип-Сеасент Фотоникс.пдф Сплиттер-ветви ПЛК
|
|
