| Brand Name: | Seacent |
| Model Number: | Волокно аррай-128ч |
| MOQ: | 10pcs |
| Payment Terms: | L / C, T / T |

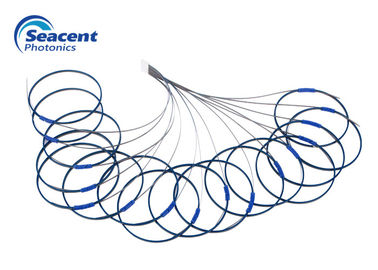

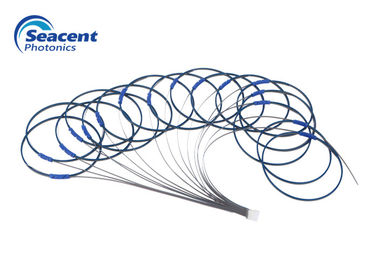

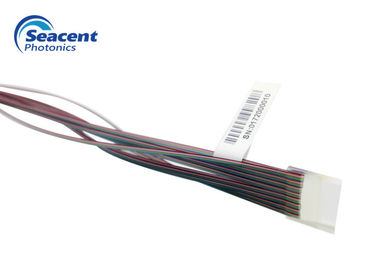

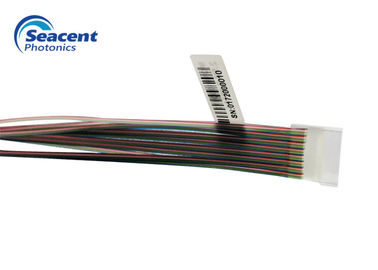

Массив (FA) волокна использует В-паз (В-паз) для того чтобы установить стекловолокно, пачку волокон, или ленту на субстрате массива.
Массив волокна обнаженное волокно которое извлекает покрытие волокна. Часть помещена в В-пазе и надута прилипателем членом наддува.
Спецификации:
| Деталь | Параметр |
| Количество каналов | 1КХ | 128КХ |
| Материал | Стекло кварца, боросиликат, кремний |
| Расстояние ядра/допуск (μм) | 250, 127/0,7 |
| Длина волокна (м) | 2.0±0.1 |
| Полируя угол (°) | 0, +8, -8 (±0.3) |
| Полируя плоскостность | ﹤ 5 fringes@633nm |
| Тип волокна | СМФ-28е или СМФ-28е СБ |
| Рабочая температура (℃) | -40~85 |
таблица размера базовой платины В-паза:
| Л | В | Х | С | И | всесторонняя ошибка | ||||||
| тип | размер | общая разница | размер | общая разница | размер | общая разница | размер | общая разница | разница в высоты ядра | Р=√ кс2+ы2 | |
| 2КХ 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4КХ 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8КХ 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8КХ 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16КХ 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32КХ 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48КХ 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64КХ 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96КХ 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128КХ 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
Применения:
МЭМ
Приборы ПЛК: Сплиттер ПЛК, АВГс
Интегрированные активные/пассивные компоненты
Микро- модули оптики
Переменные оптически амортизаторы
Массив объектива/центриров
Низкая вносимая потеря
Потеря высокого дохода.
Широкая температура деятельности
Высокие стабильность и надежность
Высокая точность положения ядра волокна
| Номер продукта | Тип волокна | Длина волокна |
|
01=1КХ
02=2КХ
03=4КХ
04=8КХ
05=12КХ
06=16КХ
07=24КХ
08=32КХ
09=48КХ
10=64КХ
11=96КХ
12=128КХ
|
1=Г657А1
2= Г657А2
3=Г652Д
4=Г652Б
|
0=0.5М
1=1.0М
2=1.5М
3=2.0М
4=2.5М
С=Кустомизед
|
|
|
