| Brand Name: | Seacent |
| Model Number: | отрезок провода 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

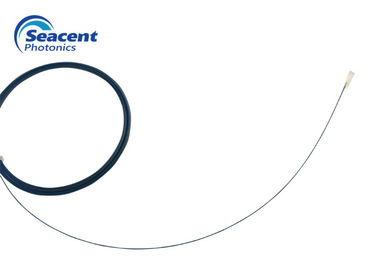

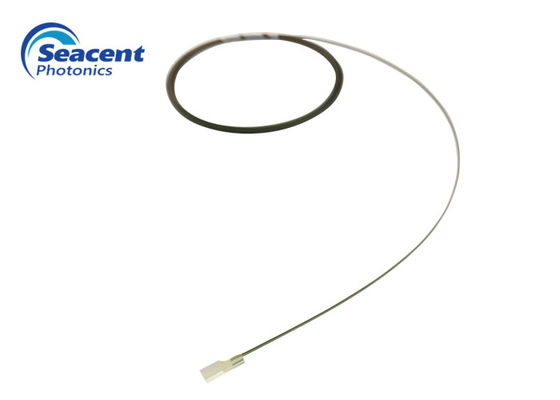

Низкое волокно паза PDL PM980 v одевает одобренную длину ROHS 2CH G657A1 0.5M
Длина отрезка провода 2CH G657A1 0.5M массива волокна
Описание:
Мы предусматриваем уникальные процессы собрания/вырезывания/блеска для того чтобы получить самую лучшую точность положения ядра волокна с идеальной полируя поверхностью. Массив волокна необходимый компонент используемый в различных применениях соединить стекловолокно со своим волноводом.
Особенности:
Низкая вносимая потеря и низкий PDL
Высокая точность и высокая надежность
Компактный размер
Применения:
Переключатели
Интерферометрия
Оптически датчики
Интегрированные компоненты
Мультиплексоры/демультиплексоры
Соединение с приборами волновода
Спецификация:
| длина волокна | от немногих сантиметров до нескольк 100 метров |
| тип волокна | PMF, MMF, SMF или таможня |
| полируя угол | 0+/-0.5; 8+/-0.5; таможня |
| точность положения волокна | +/-1um (x и ось) |
| соединители | FC, LC, SC, ST, SMA, MU, E2000, другое |
| дистанционирование волокна | по требованию |
| количество волокна | по требованию |
таблица размера базовой платины V-паза:
| L | W | H | X | Y | всесторонняя ошибка | ||||||
| тип | размер | общая разница | размер | общая разница | размер | общая разница | размер | общая разница | разница в высоты ядра | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Упорядочение информации:
|
Номер продукта |
Тип волокна |
Длина волокна |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
