| Brand Name: | Seacent |
| Model Number: | 1x4 Тип АБС |
| MOQ: | оборотный |
| цена: | Negotiation |
| Payment Terms: | Л/К, Т/Т |
| Supply Ability: | 1000000 частей в месяц |

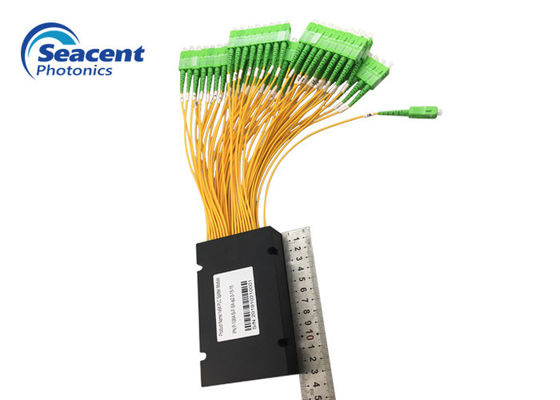

Тип вносимая потеря кассеты АБС 1С4 Сплиттер ПЛК кассеты низкая
Описание модуля разветвителя ПЛК
Разветвитель планарной световолновой схемы (PLC) — это тип оптического устройства управления питанием, которое изготавливается с использованием технологии оптических волноводов на основе кремнезема для распределения оптических сигналов от центрального офиса (CO) в несколько помещений.
Разветвитель оголенного волокна — это продукт ODN, подходящий для сетей PON, который может быть установлен в кассете с косичками, испытательном приборе и системе WDM, что сводит к минимуму занимаемое пространство.Он относительно хрупок с точки зрения защиты волокна и требует полной защиты корпуса коробки для переноски и устройства.
Особенности модуля разветвителя ПЛК
Параметры модуля разветвителя ПЛК
1XN
| Параметр | 1X2 | 1X3 | 1X4 | 1X6 | 1х8 | 1X12 | 1X16 | 1X24 | 1х32 | 1х48 | 1х64 | 1X128 |
| Рабочая длина волны (нм) | 1260-1650 | |||||||||||
| Тип волокна | G657A1 или по индивидуальному заказу | |||||||||||
| Вносимые потери (дБ) | 3,9 | 6.1 | 7.2 | 9,0 | 10.2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20.1 | 23,8 |
| Однородность (дБ) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 |
| Потери, зависящие от поляризации (дБ) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Возвратные потери (дБ) | ≥55 | |||||||||||
| Направленность (дБ) | ≥55 | |||||||||||
| Длина волокна (м) | 1,0 или по индивидуальному заказу | |||||||||||
| Температурная стабильность (дБ) | -40 ℃ -- 85 ℃ (≤0,5) | |||||||||||
| Рабочая температура °С | -40℃--85℃ | |||||||||||
| Температура хранения °С | -40℃--85℃ | |||||||||||
| Максимальная мощность (нВт) | 1000 | |||||||||||
Примечание. Приведенный выше IL не содержит параметров коннектора.
1XN с разъемом оптического разветвителя вносимые потери в вышеуказанных требованиях в дополнение к увеличению 1X2 не превышает 0,2 дБ, остальные увеличение не превышает 0,3 дБ.
2XN
| Параметр | 2х2 | 2х4 | 2х8 | 2х16 | 2х32 | 2х64 |
| Рабочая длина волны (нм) | 1260-1650 | |||||
| Тип волокна | G657A1 или по индивидуальному заказу | |||||
| Вносимые потери (дБ) | 4.2 | 7,5 | 10,5 | 13,8 | 17.1 | 20,4 |
| Однородность (дБ) | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Потери, зависящие от поляризации (дБ) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Возвратные потери (дБ) | ≥55 | |||||
| Направленность (дБ) | ≥55 | |||||
| Длина волокна (м) | 1,0 или по индивидуальному заказу | |||||
| Температурная стабильность (дБ) | -40 ℃ -- 85 ℃ (≤0,5) | |||||
| Рабочая температура °С | -40℃--85℃ | |||||
| Температура хранения °С | -40℃--85℃ | |||||
| Максимальная мощность (нВт) | 1000 | |||||
Примечание. Приведенный выше IL не содержит параметров коннектора.
2XN с увеличением вносимых потерь оптического разветвителя разъема не более чем на 0,3 дБ в соответствии с указанными выше требованиями.
Подробная спецификация модуля разветвителя ПЛК
PLC Splitter-ABS type-Seacent Photonics.pdf
Применение модуля разветвителя ПЛК
|
|
